Renault Clio: Schemat montażu w wersji société
| RYZYKO ŚMIERCI LUB POWAŻNYCH OBRAŻEŃ: przed zamontowaniem fotelika dla dziecka na miejscu pasażera z przodu, należy sprawdzić, czy airbag jest prawidłowo odłączona (patrz paragraf "Bezpieczeństwo dzieci: odłączanie, włączanie airbag pasażera z przodu" w rozdziale 1). |
| Używanie systemu zabezpieczenia dzieci nieprzystosowanego do danego pojazdu nie zapewni skutecznej ochrony niemowlęcia lub dziecka. Mogłoby ono doznać groźnych lub śmiertelnych obrażeń. |
Sprawdzić stan poduszki
powietrznej
airbag, zanim pasażer zajmie miejsce
lub przed zamontowaniem fotelika dla
dziecka.

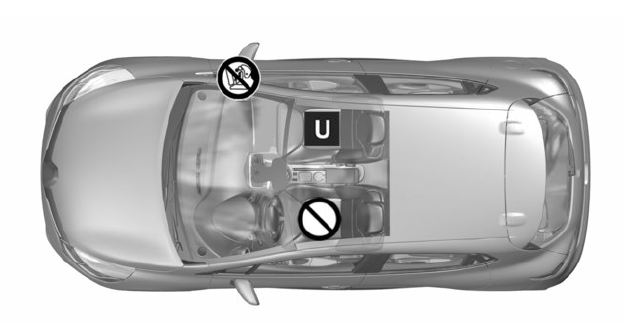

Miejsce, na którym zabroniony jest
montaż fotelika dla dziecka.
Fotelik dla dziecka mocowany przy pomocy pasa
Miejsce, na którym może być
zamocowany pasem fotelik posiadający
homologację "Uniwersalny".

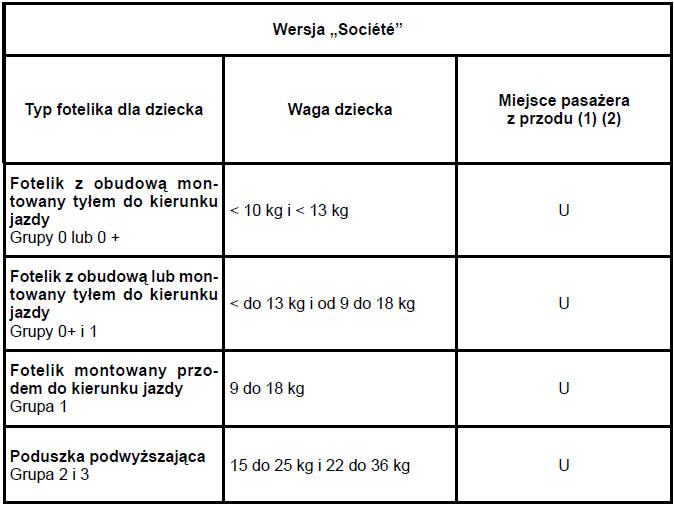

Poniższa tabela zawiera te same informacje co schemat na stronie poprzedniej, umożliwiając stosowanie się do obowiązujących przepisów.
| (1) RYZYKO ŚMIERCI LUB POWAŻNYCH OBRAŻEŃ: przed zamontowaniem fotelika dla dziecka na miejscu pasażera z przodu, należy sprawdzić, czy airbag jest prawidłowo odłączona (patrz paragraf "Bezpieczeństwo dzieci: odłączanie, włączanie airbag pasażera z przodu" w rozdziale 1). |
U = Miejsce, na którym dozwolone jest mocowanie fotelika dostępnego w sprzedaży z homologacją "Uniwersalny" za pomocą pasa; sprawdzić, czy można go zamontować.
(2) Fotel ustawić w położeniu maksymalnie przesuniętym do tyłu i maksymalnie podwyższonym, następnie lekko odchylić oparcie (około 25).
