Renault Clio: Kamera cofania
Zasada działania

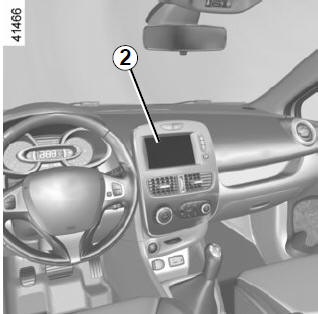

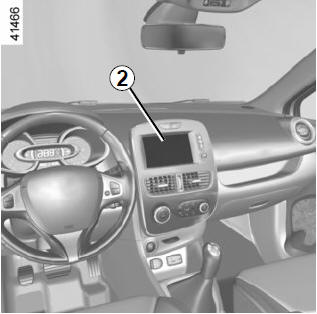

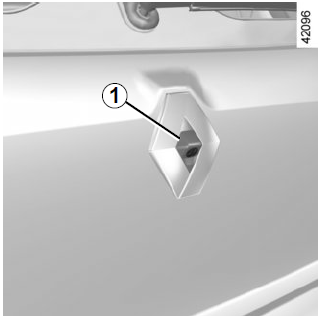

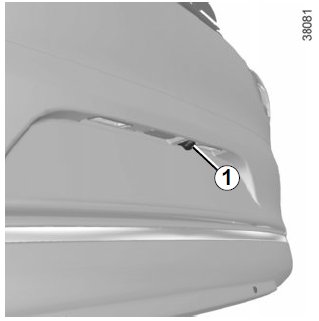

Przy włączaniu wstecznego biegu, kamera 1 (znajdująca się na klapie w przypadku wersji z pięcioma miejscami lub w pobliżu oświetlenia tabliczki znamionowej w przypadku wersji kombi) przesyła widok tylnego otoczenia pojazdu na ekran dotykowy 2 wraz z, zależnie od wersji pojazdu, ruchomym i stałym polem pomiaru odległości.
Uwaga: należy zwrócić uwagę, aby kamera cofania nie była niczym pokryta (brud, błoto, śnieg, itp.).
Uwaga: zależnie od wersji pojazdu, możliwa jest regulacja niektórych parametrów na ekranie dotykowym 2. Zapoznać się z instrukcją obsługi wyposażenia.
| Funkcja ta stanowi dodatkową pomoc w prowadzeniu pojazdu. W żadnym
wypadku
nie zwalnia go z obowiązku uważnego i odpowiedzialnego sposobu
prowadzenia
pojazdu. Kierowca powinien zawsze być przygotowany na nagłe zdarzenia, jakie mogą wystąpić podczas jazdy: w czasie wykonywania manewrów należy zwrócić uwagę na przeszkody ruchome (jak np. dziecko, zwierzę, wózek, rower itp.) lub przeszkody o niewielkich rozmiarach (kamień, słupek itp.). |

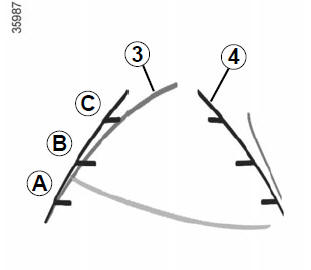

Ruchome pole pomiaru odległości 3 (zależnie od wersji pojazdu)
Jest pokazane w kolorze niebieskim na ekranie 2. Wskazuje tor jazdy samochodu w zależności od położenia kierownicy.
Stałe pole pomiaru odległości 4 Stałe pole pomiaru odległości składa się z kolorowych znaczników A, B i C wskazujących odległość z tyłu pojazdu:
- A (czerwony) na około 30 centymetrów od pojazdu;
- B (żółty) na około 70 centymetrów od pojazdu;
- C (zielony) na około 150 centymetrów od pojazdu.
To pole pomiaru odległości pozostaje stałe i pokazuje tor jazdy samochodu, jeśli jego koła są ustawione na wprost.
Korzystając z tego systemu należy najpierw obserwować pola pomiaru (ruchome dla toru jazdy i stałe dla odległości). Po wyświetleniu obszaru oznaczonego na czerwono, w celu precyzyjnego zaparkowania należy śledzić obraz z kamery przedstawiający zderzak.
| Ekran pokazuje odwrócony obraz. Pola pomiaru odległości to odwzorowanie rzutu na płaską powierzchnię podłoża; informacje z tych pól należy pominąć, gdy nakładają się one na przeszkodę pionową lub ustawioną na ziemi. Obiekty ukazujące się na skraju pola ekranu mogą być zdeformowane. W przypadku zbyt silnego natężenia światła (śnieg, pojazd stojący w słońcu...), mogą wystąpić zakłócenia widoczności obrazu z kamery. Jeśli bagażnik jest otwarty lub źle zamknięty, pojawia się komunikat "OTWARTY BAGAZNIK" i w zależności od wersji pojazdu znika obraz z kamery. |
