Mazda 2: Wymiana żarówek świateł zewnętrznych

Światła przednie (Z reflektorami LED)

Diod LED nie można wymienić pojedynczo, ponieważ składają się one na cały zespół.

Diody LED należy wymieniać wraz z całym zespołem. W razie konieczności dokonania wymiany zalecamy Autoryzowaną Stację Obsługi Mazdy.

Światła przednie (Z reflektorami halogenowymi)

1. Przy wymianie prawej żarówki uruchom silnik, obróć kierownicę w lewo do oporu i wyłącz silnik. Przy wymianie lewej żarówki obróć kierownicę w prawo i wyłącz silnik.

2. Upewnij się, czy włącznik świateł znajduje się w pozycji OFF.

3. Naciśnij środkową część każdej plastikowej spinki i wyjmij je.

4. Odkręć w lewo śruby plastikowych spinek, wyjmij spinki, a następnie odchyl częściowo nadkole.

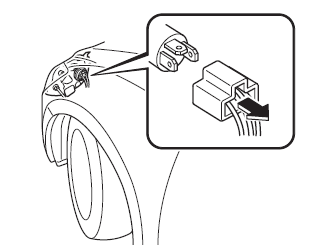

5. Odłącz złącze od żarówki.

6. Odłącz gumową osłonę uszczelniającą żarówki.

7. Zwolnij sprężynę mocującą żarówkę.

8. Obróć sprężynę mocującą tak, aby móc swobodnie wyjąć żarówkę.

9. Wyjmij ostrożnie żarówkę z gniazda, pociągając ją prosto do tyłu.

10.Wymień żarówkę.

11. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

UWAGA

• Aby wymienić żarówkę, skonsultuj się ze specjalistą, zalecamy Autoryzowaną Stację Obsługi Mazdy

• Jeżeli żarówka halogenowa zostanie przypadkowo dotknięta, przed jej zamontowaniem oczyść ją alkoholem.

• Aby dzieci nie miały dostępu do przepalonych żarówek, przechowuj żarówki w specjalnych opakowaniach.

• Przy ponownym montażu osłony uszczelniającej upewnij się, czy jest poprawnie zamocowana.

Światła do jazdy dziennej/Światła pozycyjne (Z reflektorami LED)

Diod LED nie można wymienić pojedynczo, ponieważ składają się one na cały zespół.

Diody LED należy wymieniać wraz z całym zespołem. W razie konieczności dokonania wymiany zalecamy Autoryzowaną Stację Obsługi Mazdy.

Światła przednich kierunkowskazów, Światła do jazdy dziennej*/Światła pozycyjne (Z reflektorami halogenowymi)

1. Przy wymianie prawej żarówki uruchom silnik, obróć kierownicę w lewo do oporu i wyłącz silnik. Przy wymianie lewej żarówki obróć kierownicę w prawo i wyłącz silnik.

2. Upewnij się, czy włącznik świateł znajduje się w pozycji OFF.

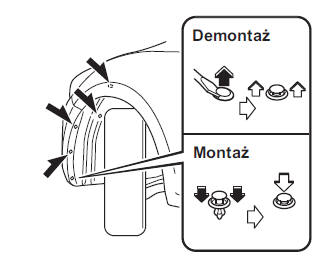

3. Naciśnij środkową część każdej plastikowej spinki i wyjmij je.

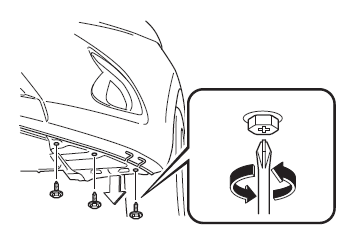

4. Odkręć w lewo śruby plastikowych spinek, wyjmij spinki, a następnie odchyl częściowo nadkole.

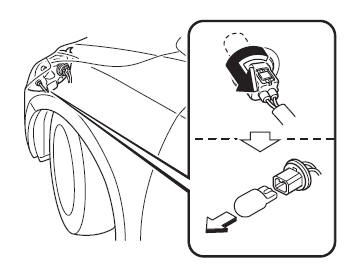

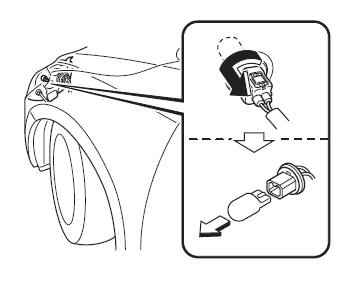

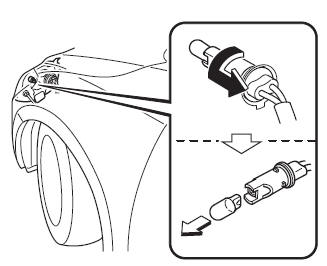

5. Obróć zespół gniazda żarówki w lewo i wyjmij go.

6. Wyjmij żarówkę z gniazda.

Światła kierunkowskazów przednich (Z reflektorami halogenowymi) *

Światła do jazdy dziennej/Światła pozycyjne (Z reflektorami halogenowymi) *

Światła pozycyjne (Z reflektorami halogenowymi)

7. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Przednie światła przeciwmgielne*

1. Upewnij się, czy zapłon i włącznik świateł przeciwmgielnych znajduje się w pozycji OFF.

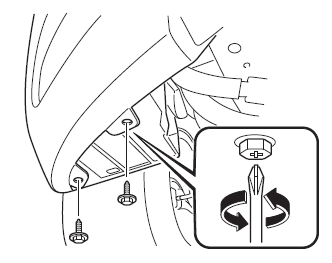

2. Odkręć w lewo śruby plastikowych spinek, wyjmij spinki, a następnie odchyl częściowo nadkole.

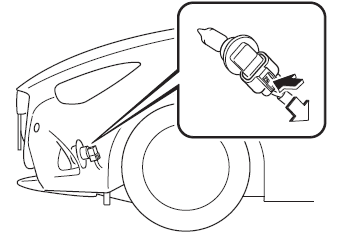

3. Odłącz konektor elektryczny od oprawy zespołu, naciskając palcem na zaczep na konektorze i pociągając konektor w dół.

4. Obróć zespół gniazda żarówki i wyjmij go. Ostrożnie wyjmij żarówkę z gniazda w reflektorze, pociągając ją delikatnie w linii prostej.

5. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Światła kierunkowskazów bocznych, trzecie światło Stop

Diod LED nie można wymienić pojedynczo, ponieważ składają się one na cały zespół.

Diody LED należy wymieniać wraz z całym zespołem. W razie konieczności dokonania wymiany zalecamy Autoryzowaną Stację Obsługi Mazdy.

Tylne światła kierunkowskazów, Światła Stop/Światła tylne

Sedan

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

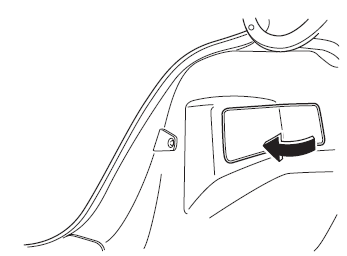

2. Zdejmij pokrywę.

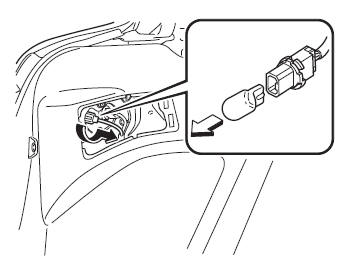

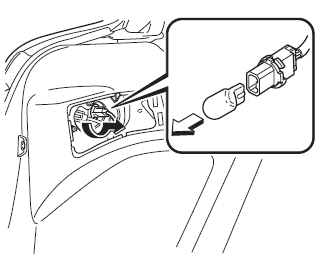

3. Obróć zespół gniazda żarówki w lewo i wyjmij go.

4. Wyjmij żarówkę z gniazda.

Światła kierunkowskazów tylnych

Światła stop/Światła tylne

5. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

6. Włóż zaczepy pokrywy i zainstaluj ją na miejscu.

UWAGA

Sprawdź, czy pokrywa została poprawnie zamontowana.

Hatchback

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

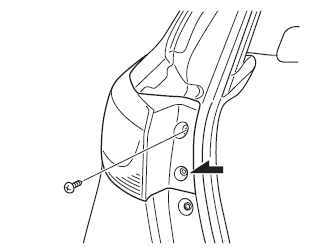

2. Odkręć śruby i wyjmij je.

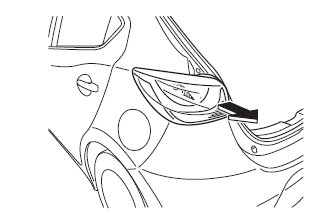

3. Pociągnij zespół lampy do tyłu i wyjmij go.

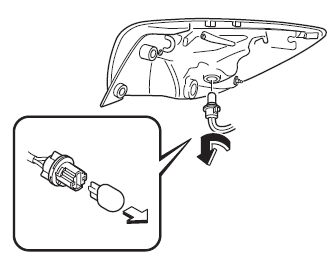

4. Obróć zespół gniazda żarówki w lewo i wyjmij go.

5. Wyjmij żarówkę z gniazda.

Światła kierunkowskazów tylnych

Światła stop/Światła tylne (z diodami LED)

Diod LED nie można wymienić pojedynczo, ponieważ składają się one na cały zespół.

Diody LED należy wymieniać wraz z całym zespołem. W razie konieczności dokonania wymiany zalecamy Autoryzowaną Stację Obsługi Mazdy.

z żarówką halogenową

6. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Światła cofania

Sedan

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

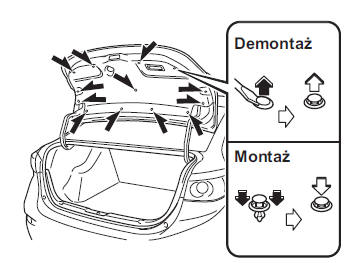

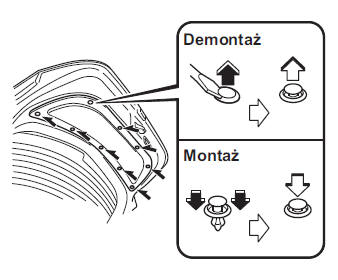

2. Naciśnij środkową część każdej plastikowej spinki i wyjmij je.

3. Odchyl poszycie tapicerskie pokrywy bagażnika.

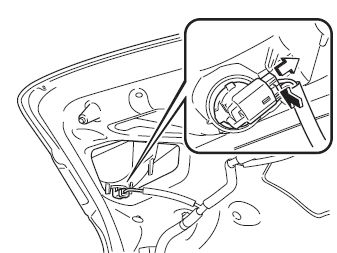

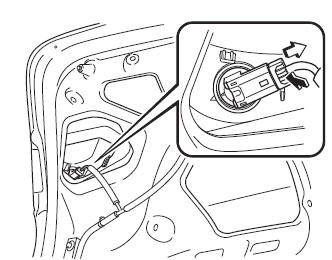

4. Odłącz konektor elektryczny od żarówki, naciskając palcem na zaczep na konektorze i pociągając konektor.

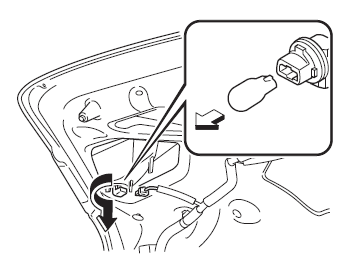

5. Obróć zespół gniazda żarówki w lewo i wyjmij go.

6. Wyjmij żarówkę z gniazda.

7. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Hatchback

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

2. Naciśnij środkową część każdej plastikowej spinki i wyjmij je.

3. Wyjmij pokrywę znajdującą się na wewnętrznej powierzchni pokrywy bagażnika.

4. Odłącz złącze od gniazda.

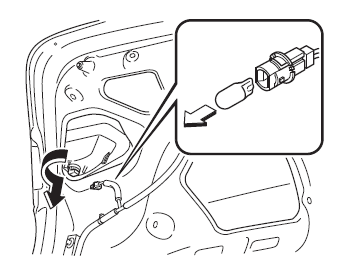

5. Obróć zespół gniazda żarówki w lewo i wyjmij go.

6. Wyjmij żarówkę z gniazda.

7. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Tylne światło przeciwmgielne*

Sedan

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

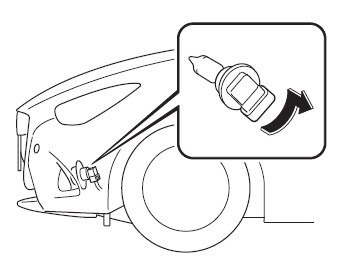

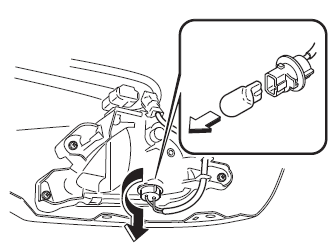

2. Obróć zespół gniazda żarówki w lewo i wyjmij go.

3. Wyjmij żarówkę z gniazda.

4. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Hatchback

1. Upewnij się, czy zapłon i włącznik świateł przednich są wyłączone.

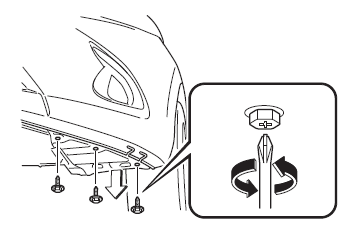

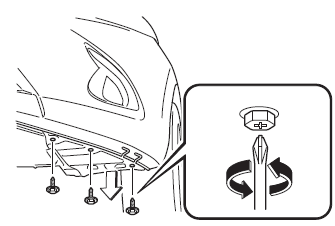

2. Odkręć w lewo śruby plastikowych spinek, wyjmij spinki, a następnie odchyl częściowo nadkole.

3. Obróć zespół gniazda żarówki w lewo i wyjmij go.

4. Wyjmij żarówkę z gniazda.

5. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Oświetlenie tablicy rejestracyjnej

Sedan

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

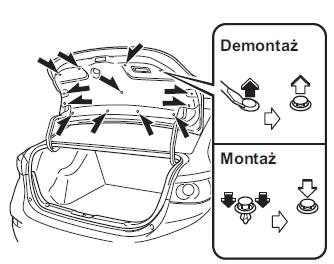

2. Naciśnij środkową część każdej plastikowej spinki i wyjmij je.

3. Odchyl poszycie tapicerskie pokrywy bagażnika.

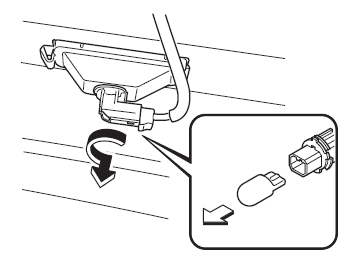

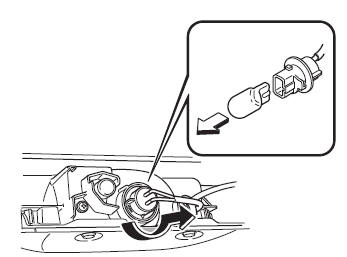

4. Obróć zespół gniazda żarówki w lewo i wyjmij go.

5. Wyjmij żarówkę z gniazda.

6. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.

Hatchback

1. Upewnij się, czy zapłon i włącznik świateł przednich znajduje się w pozycji OFF.

2. Owiń śrubokręt z płaską końcówką miękką szmatką, aby nie uszkodzić lampy.

3. Włóż śrubokręt z płaską końcówką w miejsce pokazane na rysunku i pociągnij lampę na zewnątrz.

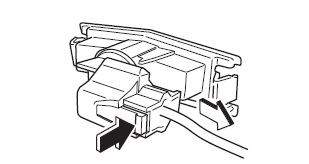

4. Odłącz konektor elektryczny od żarówki, naciskając palcem na zaczep na konektorze i pociągając konektor.

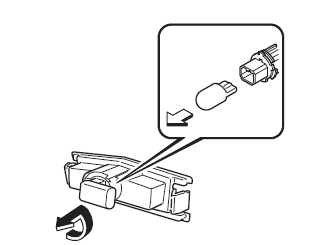

5. Obróć zespół gniazda żarówki w lewo i wyjmij go.

6. Wyjmij żarówkę z gniazda.

7. Zamontuj nową żarówkę, wykonując operacje w odwrotnej kolejności.
