Mazda 2: Kamera cofania

Kamera cofania wyświetla podczas cofania obraz z tylnej części samochodu.

OSTRZEŻENIE

Zawsze zachowuj ostrożność w trakcie cofania obserwując samodzielnie warunki z tyłu i po bokach samochodu: Cofanie samochodem tylko przy użyciu kamery cofania może być przyczyną wypadku lub uderzenia w obiekt znajdujący się na drodze pojazdu. Kamera cofania jest jedynie urządzeniem pomocniczym wykorzystywanym przy cofaniu samochodu. Obraz wyświetlany na ekranie może się różnić od rzeczywistości.

PRZESTROGA

Nie korzystaj z kamery cofania w poniższych okolicznościach: Korzystanie z kamery cofania w poniższych okolicznościach jest niebezpieczne i może doprowadzić do powstania urazów i/lub uszkodzenia pojazdu.

• Jazda po drogach pokrytych lodem lub śniegiem
• Jazda z założonymi łańcuchami przeciwpoślizgowymi lub kołem zapasowym.
• Jazda z nie zamkniętą całkowicie pokrywą bagażnika.
• Samochód stoi na wzniesieniu.

Kiedy wyświetlacz jest zimny, obraz może się poruszać na wyświetlaczu, lub być ciemniejszy niż zwykle i nie odzwierciedlać rzeczywistej sytuacji. Zawsze zachowuj ostrożność w trakcie cofania obserwując samodzielnie warunki z tyłu i po bokach samochodu.

Nie wywieraj nacisku na kamerę. Może się zmienić jej pozycja lub kąt ustawienia

Nie odłączaj, nie modyfikuj, ani nie usuwaj kamery, gdyż może to spowodować utratę jej wodoszczelności.

Osłona kamery zrobiona jest z plastiku. Nie używaj do jej czyszczenia środków odtłuszczających, rozpuszczalników, wosku ani środków ściernych. Jeśli taki środek zostanie wylany na kamerę, zetrzyj go niezwłocznie miękką szmatką.

Nie wycieraj energicznie osłony kamery, nie poleruj używając materiałów ściernych, czy twardej szczotki. Możesz uszkodzić osłonę kamery, powodując zniekształcenie obrazu.

UWAGA

• Jeśli woda, śnieg lub błoto zasłonią soczewkę kamery, wytrzyj je miękką szmatką. Jeśli nie uda się jej w ten sposób wyczyścić, użyj delikatnego detergentu.

• Jeśli temperatura kamery ulegnie szybkiej zmianie (z ciepłej na zimną, z zimnej na ciepłą), monitor cofania może nie działać prawidłowo.

• Przed wymianą opon skontaktuj się z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy. Wymiana opon może spowodować odchylenie linii prowadzących, jakie pojawiają się na wyświetlaczu.

• Jeśli przód, bok lub tył samochodu brał udział w kolizji, ustawienie kamery monitora cofania (umiejscowienie, kąt instalacji) może być nieprawidłowe. Zawsze konsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowane Stacje Obsługi Mazdy.

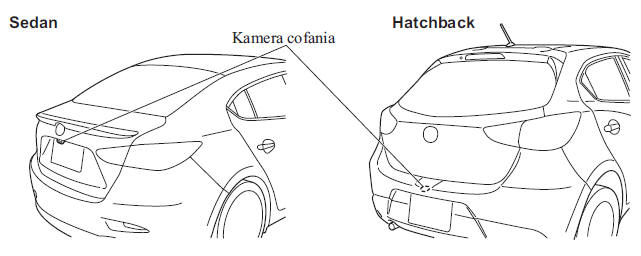

Umiejscowienie kamery cofania

Przełączanie na widok kamery cofania

Aby włączyć widok kamery cofania, przesuń dźwignię zmiany biegów w pozycję R przy włączniku zapłonu ustawionym w pozycji ON.

UWAGA

Kiedy dźwignia zmiany biegów jest przesunięta z pozycji R w inną pozycję, wyświetlacz wraca do wyświetlanej poprzednio funkcji.

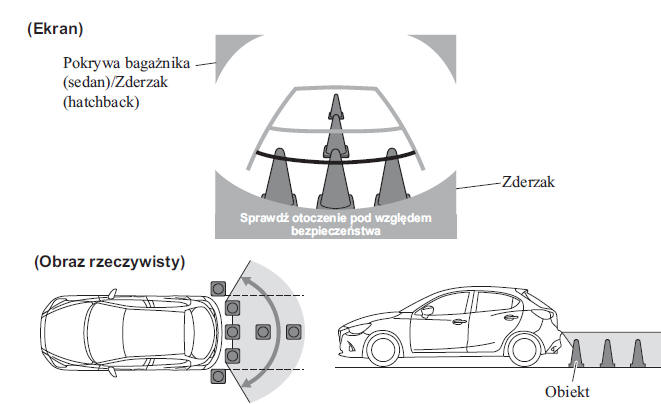

Przestrzeń wyświetlana na ekranie

Obraz wyświetlany na ekranie może się różnić od rzeczywistości.

UWAGA

Wyświetlany obszar jest uzależniony od samochodu i warunków na drodze.

Wyświetlany obszar jest ograniczony. Obiekty znajdujące się pod zderzakiem i przy jego końcach nie będą wyświetlane.

Ze względu na specyficzną budowę kamery, odległość wyświetlana na ekranie może się różnić od rzeczywistej.

Niektóre elementy wyposażenia opcjonalnego, mogą być wychwycone przez kamerę.

Nie instaluj dodatkowych elementów mogących mieć wpływ na pole widzenia kamery, takich jak elementy emitujące światło, czy elementy odblaskowe.

Wyświetlany obraz może być w poniższych okolicznościach niewyraźny, choć nie jest to związane z usterką systemu.

• Na terenach zaciemnionych.

• Kiedy temperatura wokół kamery jest niska/wysoka.

• Kiedy kamera jest mokra, na przykład w czasie deszczu lub przy dużej wilgotności powietrza.

• Kiedy substancja obca, na przykład błoto oblepiła kamerę.

• Kiedy kamera odbija światło słoneczne lub światła innego samochodu.

Obraz może być wyświetlany z opóźnieniem, jeśli temperatura otoczenia kamery jest niska.

Patrząc na wyświetlacz

Linie prowadzące, które wskazują szerokość samochodu (żółte), wyświetlane są na ekranie jako punkt odniesienia dla przybliżonej szerokości samochodu względem szerokości miejsca parkingowego, do którego zamierzasz wjechać tyłem.

Korzystaj z tego trybu wyświetlania podczas parkowania samochodem na parkingach z wyznaczonymi miejscami lub w garażach.

a) Linie prowadzące wskazujące szerokość samochodu (żółte) Te linie prowadzące służą jako punkt odniesienia dla przybliżonej szerokości samochodu.

b) Linie odległościowe.

Linie te wskazują przybliżoną odległość, mierząc od tyłu samochodu (od końca zderzaka).

Linie czerwona i żółta wskazują odległości około 50 cm (czerwona) i około 100 cm (żółta) od zderzaka tylnego (w punkcie środkowym każdej z linii).

PRZESTROGA

Linie prowadzące na ekranie są liniami stałymi. Nie są one zsynchronizowane z kierunkiem obrotu kierownicą przez kierowcę. Podczas cofania uważaj i zawsze sprawdzaj obszar za samochodem oraz otoczenie znajdujące się bezpośrednio w zasięgu Twojego wzroku.

Działanie Kamery Cofania

Działanie kamery cofania może być różne, w zależności od natężenia ruchu, sytuacji na drodze, czy stanu samochodu. Zakres operowania kierownicą oraz czas potrzebny do wykonania manewru różni się także w zależności od okoliczności, dlatego zawsze samodzielnie sprawdzaj sytuację wokół samochodu i dostosowuj jazdę do zaistniałych warunków.

Miej zawsze na uwadze powyższe ostrzeżenia podczas korzystania z kamery cofania.

UWAGA

Obrazy z kamery cofania wyświetlane na ekranie to obrazy odwrócone (odbicie lustrzane).

1. Przesuń dźwignię zmiany biegów w pozycję R, aby wyświetlić obraz kamery cofania.

2. Po sprawdzeniu warunków otoczenia cofaj samochodem.

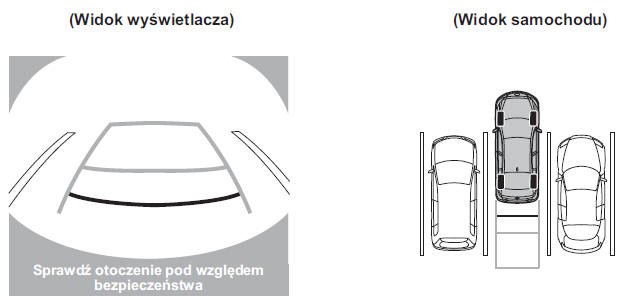

Widok wyświetlacza

Widok samochodu

3. W momencie, kiedy Twój samochód zaczyna wjeżdżać w dane miejsce parkingowe, powoli kontynuuj cofanie tak, aby odległość pomiędzy liniami szerokości samochodu, a bokami przestrzeni parkingowej z lewej i z prawej strony były niemal identyczne.

4. Operuj kierownicą do momentu, w którym linie szerokości samochodu nie będą ustawione równolegle do linii prawego i lewego boku miejsca parkingowego.

5. W momencie, kiedy są one ustawione równolegle względem siebie, wyprostuj koła samochodu i cofnij powoli samochodem do końca miejsca parkingowego. Obserwuj nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej możliwej pozycji. (Jeśli miejsce parkingowe ma wyznaczone linie podziału, sprawdź czy linie szerokości samochodu są ustawione względem nich równolegle).

Widok wyświetlacza

Widok samochodu

6. Kiedy dźwignia zmiany biegów jest przesunięta z pozycji R w inną pozycję, wyświetlacz wraca do wyświetlanej poprzednio funkcji.

UWAGA

Ponieważ możliwe jest występowanie różnic pomiędzy obrazem wyświetlanym na ekranie, jak pokazano poniżej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj, czy z tyłu pojazdu nie ma żadnego niebezpieczeństwa i obserwuj otoczenie będące bezpośrednio w zasięgu Twojego wzroku.

• Na wskazanym poniżej rysunku miejsca parkingowego (lub garażowego), mimo iż linia końcowa oraz linie odległości na monitorze wydają się być równoległe, w rzeczywistości mogą one nieco odbiegać od tego typu wskazania.
• Podczas parkowania na miejscu z linią podziału wyznaczoną tylko z jednej strony, linia ta oraz linia szerokości samochodu mogą wydawać się równoległe na monitorze, jednak w rzeczywistości mogą one odbiegać od tego typu wskazania.

Różnice między obrazem wyświetlanym, a sytuacją rzeczywistą

Zdarzają się różnice pomiędzy wyświetlanym obrazem, a rzeczywistą sytuacją na drodze.

Taka zmiana perspektywy odległości może doprowadzić do wypadku. Zapamiętaj w jakich przypadkach może dojść do różnic w wyświetlaniu perspektywy odległości.

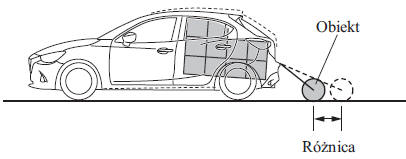

Kiedy obciążony jest tył samochodu

Kiedy tył samochodu jest obniżony, obiekty wydają się znajdować dalej, niż w rzeczywistości.

Kiedy za samochodem teren się załamuje

Kiedy teren za samochodem załamuje się do góry, obiekty na ekranie wydają się być dalej niż w rzeczywistości. Kiedy teren za samochodem załamuje się do w dół, obiekty na ekranie wydają się być bliżej niż w rzeczywistości.

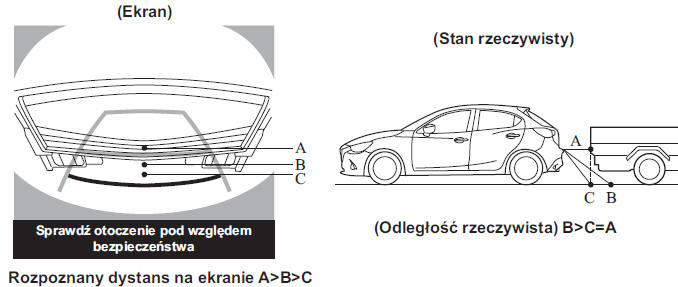

Trójwymiarowy obiekt z tyłu samochodu

Jako, że linie odległościowe odnoszą się do płaskiej powierzchni, odległość od wyświetlanego na ekranie obiektu trójwymiarowego różni się od rzeczywistej odległości.

Regulacja jakości obrazu

OSTRZEŻENIE

Zawsze reguluj jakość obrazu kamery cofania, gdy samochód jest zatrzymany: Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości obrazu kamery cofania - tj. jasności, kontrastu, kolorów i nasycenia koloru - podczas jazdy jest niebezpieczna, ponieważ może rozproszyć uwagę kierowcy, co może doprowadzić do wypadku.

Regulacji jakości obrazu można dokonywać, gdy dźwignia zmiany biegów znajduje się w pozycji (R).

Możliwa jest regulacja czterech parametrów: jasność, kontrast, nasycenie koloru i kolor.

Podczas wykonywania regulacji zwróć uwagę na warunki otoczenia samochodu.

1. Wybierz ikonę na ekranie, aby
wyświetlić poszczególne opcje.

2. Wybierz żądaną pozycję.

3. Wyreguluj jasność, kontrast, nasycenie koloru i kolor, posługując się suwakiem.

W razie potrzeby zresetowania ustawienia naciśnij przycisk resetowania.

4. Wybierz ikonę na ekranie, aby
zamknąć daną opcję.
