Chevrolet Aveo: Benzyna

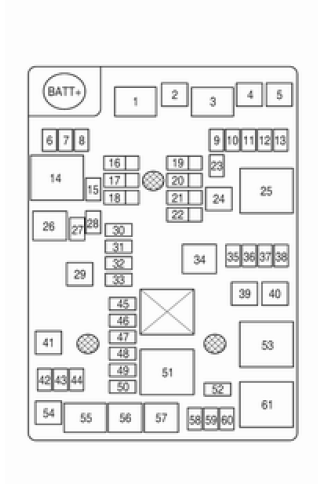

<Typ A>

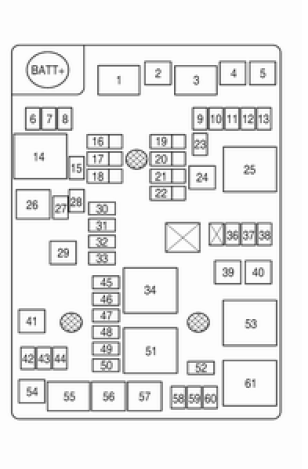

<Typ B>
|
Nr |
Obwód |
| 1 | Przekaźnik prędkości przednich wycieraczek |
| 2 | Pompa ABS |
| 3 | Przekaźnik sterujący przednich wycieraczek |
| 4 | Przednie wycieraczki |
| 5 | Dmuchawa |
| 6 | Zawór ABS |
| 7 | Okno dachowe |
| 8 |
- |
| 9 | Tylna wycieraczka |
| 10 | RVC |
| 11 | Olej ABS |
| 12 | AOS/ROS |
| 13 | OSRVM |
| 14 | Przekaźnik ogrzewania tylnej szyby |
| 15 | Ogrzewanie tylnej szyby |
| 16 | Zapasowy bezpiecznik |
| 17 | Zapasowy bezpiecznik |
| 18 | Zapasowy bezpiecznik |
| 19 | Zapasowy bezpiecznik |
| 20 | Zapasowy bezpiecznik |
| 21 | Zapasowy bezpiecznik |
| 22 | Zapasowy bezpiecznik |
| 23 |
- |
| 24 | IEC JAZDA/ROZRUCH |
| 25 | Przekaźnik JAZDA/ROZRUCH |
| 26 |
- |
| 27 |
- |
| 28 | OSRVM HTD |
| 29 |
- |
| 30 | Ogrzewanie przednich foteli |
| 31 |
- |
| 32 | Układ paliwowy Flex |
| 33 | Spryskiwacz |
| 34 | Przekaźnik pompy paliwa |
| 35 | Pompa paliwa |
| 36 | ECM_5 |
| 37 | FSCM_2/Poziomowanie |
| 38 | TCM_1 |
| 39 | Wentylator chłodzący K5 |
| 40 | Wentylator chłodzący K4 |
| 41 | EVP |
| 42 | ECM |
| 43 | Sprzęgło AC |
| 44 | TCM |
| 45 | ECM_1 |
| 46 | COIL |
| 47 | ECM_4 |
| 48 | ECM_3 |
| 49 | ECM_2 |
| 50 | Wtryskiwacze |
| 51 | Przekaźnik P/T |
| 52 | Sygnał dźwiękowy |
| 53 | Przekaźnik wentylatora chłodzącego K3 |
| 54 | Rozruch |
| 55 | Przekaźnik rozruchu |
| 56 | Przekaźnik sprzęgła AC |
| 57 | Przekaźnik świateł drogowych |
| 58 | Przednie światła przeciwmgielne |
| 59 | Światło drogowe lewe |
| 60 | Światło drogowe prawe |
| 64 | Przekaźnik wentylatora chłodzącego K1 |
Skrzynka bezpieczników znajduje się
w komorze silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę. ...
Skrzynka bezpieczników w komorze silnika
Nr
Obwód
1
Przekaźnik prędkości przednich
wycieraczek
2
Pompa ABS
3
Przekaźnik sterując ...
Pojazd z systemem stop-start
